Давно хотел реализовать такую полезную штуку (в самом деле - обидно, почти у всех есть, даже в жигулях по-моему, а у меня нет )
Для этого решил воспользоваться светодиодной лентой бокового свечения, типа той, из которой пытался делать светодиодные реснички
Примерно такую:
Для подсветки бардачка использовал три отрезка - два отрезка по 3 сегмента для верхнего отделения и один отрезок на 4 сегмента для нижнего ящика (1 сегмент = 3 светодиода - минимально возможные кусочки ленты к которым можно припаяться). К отрезкам ленты припаял провода, место пайки залил термоклеем и затянул термоусадкой, противоположный торец закрасил маркером для подкраски царапин (на случай избежания КЗ). Резать ленту нужно с учетом изложенных в посте про реснички нюансов (фактически у меня три сегмента ушли в утиль).
После подготовки собственно светильников я задумался над реализацией выключателя. Разумеется, свет должен включаться и выключаться автоматически при открывании и закрывании крышки бардачка. Путем долгих и безуспешных поисков подходящего концевика, а также попыток переделать неподходящие, пришла в голову идея использовать геркон (такая штука, которая соединяет/разъединяет цепь в зависимости от наличия или отсутствия магнитного поля) и магнит. Проблема заключалась только в том, чтобы найти геркон с нормально замкнутыми контактами - т.е. такой, который размыкает цепь при наличии магнитного поля. Проблема разрешилась довольно быстро - на митинском рынке приобретен геркон КЭМ-3 (он же КЭМ3) за 50 рублей/шт. Альтернативный вариант - ЧипИДип, но там он стоит около 120р.
У геркона 3 контакта. Те, что расположены с одного торца (на фото - на правом конце прибора), работают на размыкание - т.е. при наличии магнитного поля они разомкнуты, при его отсутствии они замкнтуы. Один из них соединяется с третьим контактом при наличии магнитного поля - т.е. геркон работает на переключение. Третий контакт (на фото - на левом конце прибора) оказался также чувствительным к магниту - т.е. при поднесении к нему магнита геркон также срабатывал. В процессе экспериментов выяснилось, что стеклянный корпус геркона довольно хрупкий (хорошо, что купил несколько про запас), поэтому я решил его припаять на плату (размер платы - около 17х40 мм - подбирался по компонентам) и заодно соединить с клеммником - чтобы ничего не паять в машине. В качестве платы использовал кусок макетки:
Торчащий из платы третий вывод первончально планировал использовать как сенсор, пропустив его сквозь пластик торпеды, но позже отказался от идеи - попасть им на ощупь изнутри в такое тонкое отверстие просто нереально. Поэтому просто загнул его к плате для большей чувствительности.
Полученный таким образом "датчик" приклеил изнутри торпеды у края бардачка на двусторонний скотч 3М. Напротив него (положение определяется эмпирически) приклеил дисковый магнитик диаметром 12мм и толщиной 3мм (куплен в ЧипИДипе за бешенные 58рублей).
Памятуя о проблемах с ресничками (перегорающие светодиоды), пустил ленту через 12В стабилизатор (стабилизатор стоит в цепи после геркона - т.е. геркон разрывает цепь питания стабилизатора, к которому подключена лента). Стабилизатор приклеил к торпеде изнутри на двусторонний скотч 3М.
Для освещения нижнего ящика приклеил длинную (4 сегмента, около 10.5 см) ленту между отверстиями "под пальцы" (те за которые нужно отжимать ящик, чтобы вынуть его).
Лента ориентирована так, чтобы светить "внутрь" ящика, т.е. диодаим к задней стенке.
Провод протащен через отверстия "под пальцы" и приклеен к верхней стенке ящика термоклеем, в углу закреплен стяжкой.
Для отключения ящика от цепи (равно как и для соединения лент верхней секции) я использовал двухконтактную соединительную колодку (в Русь-трейде 16р/комплект мама-папа).
Ленты для верхней секции наклеены непосредственно на заднюю стенку бардачка диодами вниз. Провод от правой протащен в отверстии рядом со скобой замка, от левой - через проделанное в углу отверстие, провода соединены вместе и выведены на одну двухконтактную колодку для соединения с остальной цепью (с выходом стабилизатора).
Смонтированная подсветка выглядит так:
итание всей цепи взял с прикуривателя (протащил провод прямо от прикуривателя в нишу за бардачком), массу - от гайки на кузове (также за бардачком)
Подсветка получилась отменная, по темному видно все замечательно. Фото "в темноте" будет чуть позже.
Добавлено спустя 26 минут 56 секунд:

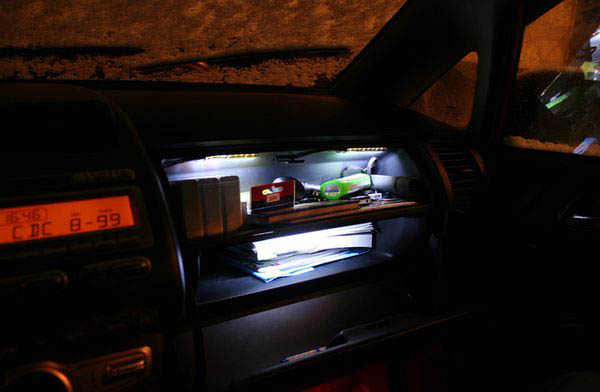

Фото в темноте и с барахлом внутри:
Для этого решил воспользоваться светодиодной лентой бокового свечения, типа той, из которой пытался делать светодиодные реснички
Примерно такую:
Для подсветки бардачка использовал три отрезка - два отрезка по 3 сегмента для верхнего отделения и один отрезок на 4 сегмента для нижнего ящика (1 сегмент = 3 светодиода - минимально возможные кусочки ленты к которым можно припаяться). К отрезкам ленты припаял провода, место пайки залил термоклеем и затянул термоусадкой, противоположный торец закрасил маркером для подкраски царапин (на случай избежания КЗ). Резать ленту нужно с учетом изложенных в посте про реснички нюансов (фактически у меня три сегмента ушли в утиль).
После подготовки собственно светильников я задумался над реализацией выключателя. Разумеется, свет должен включаться и выключаться автоматически при открывании и закрывании крышки бардачка. Путем долгих и безуспешных поисков подходящего концевика, а также попыток переделать неподходящие, пришла в голову идея использовать геркон (такая штука, которая соединяет/разъединяет цепь в зависимости от наличия или отсутствия магнитного поля) и магнит. Проблема заключалась только в том, чтобы найти геркон с нормально замкнутыми контактами - т.е. такой, который размыкает цепь при наличии магнитного поля. Проблема разрешилась довольно быстро - на митинском рынке приобретен геркон КЭМ-3 (он же КЭМ3) за 50 рублей/шт. Альтернативный вариант - ЧипИДип, но там он стоит около 120р.
У геркона 3 контакта. Те, что расположены с одного торца (на фото - на правом конце прибора), работают на размыкание - т.е. при наличии магнитного поля они разомкнуты, при его отсутствии они замкнтуы. Один из них соединяется с третьим контактом при наличии магнитного поля - т.е. геркон работает на переключение. Третий контакт (на фото - на левом конце прибора) оказался также чувствительным к магниту - т.е. при поднесении к нему магнита геркон также срабатывал. В процессе экспериментов выяснилось, что стеклянный корпус геркона довольно хрупкий (хорошо, что купил несколько про запас), поэтому я решил его припаять на плату (размер платы - около 17х40 мм - подбирался по компонентам) и заодно соединить с клеммником - чтобы ничего не паять в машине. В качестве платы использовал кусок макетки:
Торчащий из платы третий вывод первончально планировал использовать как сенсор, пропустив его сквозь пластик торпеды, но позже отказался от идеи - попасть им на ощупь изнутри в такое тонкое отверстие просто нереально. Поэтому просто загнул его к плате для большей чувствительности.
Полученный таким образом "датчик" приклеил изнутри торпеды у края бардачка на двусторонний скотч 3М. Напротив него (положение определяется эмпирически) приклеил дисковый магнитик диаметром 12мм и толщиной 3мм (куплен в ЧипИДипе за бешенные 58рублей).
Памятуя о проблемах с ресничками (перегорающие светодиоды), пустил ленту через 12В стабилизатор (стабилизатор стоит в цепи после геркона - т.е. геркон разрывает цепь питания стабилизатора, к которому подключена лента). Стабилизатор приклеил к торпеде изнутри на двусторонний скотч 3М.
Для освещения нижнего ящика приклеил длинную (4 сегмента, около 10.5 см) ленту между отверстиями "под пальцы" (те за которые нужно отжимать ящик, чтобы вынуть его).
Лента ориентирована так, чтобы светить "внутрь" ящика, т.е. диодаим к задней стенке.
Провод протащен через отверстия "под пальцы" и приклеен к верхней стенке ящика термоклеем, в углу закреплен стяжкой.
Для отключения ящика от цепи (равно как и для соединения лент верхней секции) я использовал двухконтактную соединительную колодку (в Русь-трейде 16р/комплект мама-папа).
Ленты для верхней секции наклеены непосредственно на заднюю стенку бардачка диодами вниз. Провод от правой протащен в отверстии рядом со скобой замка, от левой - через проделанное в углу отверстие, провода соединены вместе и выведены на одну двухконтактную колодку для соединения с остальной цепью (с выходом стабилизатора).
Смонтированная подсветка выглядит так:
итание всей цепи взял с прикуривателя (протащил провод прямо от прикуривателя в нишу за бардачком), массу - от гайки на кузове (также за бардачком)
Подсветка получилась отменная, по темному видно все замечательно. Фото "в темноте" будет чуть позже.
Добавлено спустя 26 минут 56 секунд:
Фото в темноте и с барахлом внутри:
