Диодные реснички на фары

Dasha717

Участник
Регистрация
13 Янв 2009
Сообщения
145
Адрес
Москва
КрутняГ. По поводу царапин на рассеивателе - купи тюбик обычного антицарапина (производитель Turtle Wax).
И обычной тряпкой с помощью руки фара за 5 минут полируется до состояния новой. Будешь удивлён.


ВоВа

Опытный
Регистрация
7 Июн 2008
Сообщения
541
Адрес
Пермь
хорошо вышло. эффект получился оригинальный и интересный.
еще бы были в продаже СД с более теплым белым...


йцукен

Опытный
Регистрация
11 Дек 2008
Сообщения
437
Возраст
43
Адрес
Красногорск
Dasha717 написал(а):
По поводу царапин на рассеивателе - купи тюбик обычного антицарапина (производитель Turtle Wax).И обычной тряпкой с помощью руки фара за 5 минут полируется до состояния новой. Будешь удивлён.
Была такая же мысль. Надо будет попробовать.
ВоВа написал(а):
хорошо вышло. эффект получился оригинальный и интересный.еще бы были в продаже СД с более теплым белым...
Они есть. Даже такая же лента есть теплого белого. Но светит намного слабее.
На самом деле эта лента белая нейтральная. В синеву сама не дает. Походу незначительный синий оттенок дает стекло фары. Но в сравнении с галогенным ближним конечно слишком белые.


йцукен

Опытный
Регистрация
11 Дек 2008
Сообщения
437
Возраст
43
Адрес
Красногорск
Внимание! Если кому понравилось - не спешите повторять с такой лентой. Сегодня заметил одну погасшую точку на ленте. Либо брак, либо погорела. Второй вариант означает, что лента рассчитана "в упор" на 12 вольт - нужно изобретать бюджетный компактный и простой стабилизатор. Продолжаю наблюдение - если потухшей останется только одна точка, то брак, если выбьет еще - буду переделывать.


йцукен

Опытный
Регистрация
11 Дек 2008
Сообщения
437
Возраст
43
Адрес
Красногорск
Судя по всему лента все же рассчитана в упор на 12в.
Периодически гаснет 1-2 диода в ленте (правда почему-то только в одной), что самое интересное потом иногда загораются опять.
Собрал и провел испытания стабилизатора на 12в (сорри за качество фото - бОльшая часть с мобильника).
Для этого использовал микросхему стабилизатор LM7812C при почти типовой схеме включения. Схема проста до безумия: трехвыводная микросхема стабилизатора и два конденсатора.

Емкости конденсаторов могут варьироваться - изначально в типовой схеме это были 0.1 и 1 мкФ, я взял 0.33 и 10 - на работоспособность не влияет, разве только более гладкое напряжение при разных возможных скачках в сети.
Стоимость расходников укладывается в 100р (на деле меньше - порядка 70-80).

Схема максимально проста, ее можно собрать как на плате, так и на весу (закрепив чем-либо элементы между собой).
Я использовал плату из фольгированного текстолита (двустороннего). Дорожки не травил, а разрезал дремелем и фрезой (прорезал медное покрытие между дорожками). Вот такая получилась плата (подгонял под размер элементов и их расположение, общие размеры около 35х25мм, плата симметрична с двух сторон):

В процессе первичных экспериментов выяснилась необходимость радиатора для микросхемы. Взял ранее приобретенный в чип-дипе для аналогичных корпусов радиатор (вот такой но возможны варианты).
Собранное устройство:

Как выяснилось такого радиатора достаточно для питания 1 метра использованной мной лентой (ездил пару дней с непрерывно включенной в прикуриватель лентой через этот стабилизатор). За период эксперимента не выгорело ни одного светодиода из тестовой ленты.
Для возможности использования в агрессивной среде (чтобы не смогли коротнуться выводы ине окислялась медь) закрасил плату и оголенные выводы компонентов краской для подкраски сколов. Получилось вот так:

Замеры показывают, что на выходе стабилизатора напряжение колеблется от 11.8 до 12.1В, что я считаю допустимым для питания ленты.
В принципе схему можно собрать "на весу" - припаяв конденсаторы к стабилизатору и закрепив их между собой термоклеем (не забывая про радиатор для микросхемы)


Вложения

  • 00_Stabilizer12V_Scheme.gif
    28.7 KB · Просмотры: 4,585
  • 01_Components.JPG
    48.7 KB · Просмотры: 4,399
  • 02_Plate.jpg
    39.2 KB · Просмотры: 4,405
  • 04_Soldered.jpg
    45.1 KB · Просмотры: 4,392
  • 06_Painted_Red.jpg
    35.4 KB · Просмотры: 4,439

йцукен

Опытный
Регистрация
11 Дек 2008
Сообщения
437
Возраст
43
Адрес
Красногорск
Шнурок написал(а):
неплохо так. Себе что-ли поставить?
Выяснился еще нюанс. В щель между лентой и стеклом фары забивается грязи и очень неохотно оттуда выходит. Т.к. диоды мелкие, грязью закрывает свечение от СД, выглядит как будто перегорел диод. Вычистить проблематично.
Походу буду переделывать другой лентой, вот типа такой:

Ленту купил (цена вопроса около 550-600р/метр - покупал в куче всего посему цена приблизительно посчитанная по остальным покупкам :) ), думаю как внедрить. Лента из крупных ярких диодов, грязь не должна забиваться. У друга на Мазде реснички из похожей ленты - полет нормальный без всяких стабилизаторов.
В моем случае выявился один нюанс - двусторонний скотч (даже 3М) к ней не липнет.
В принципе нашел уже решение как крепить, как только реализую - отпишусь о реализации.

Dasha717 написал(а):
КрутняГ. По поводу царапин на рассеивателе - купи тюбик обычного антицарапина (производитель Turtle Wax).И обычной тряпкой с помощью руки фара за 5 минут полируется до состояния новой. Будешь удивлён.

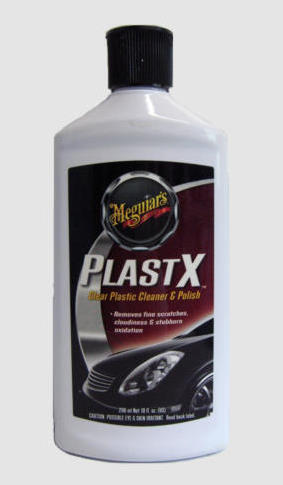

Купил по совету коллег-маздоводов средство для полировки прозрачного пластика PlastX от компании Meguiar`s.

Цена вопроса - 330р/пузырек.
Был удивлен от ручной полировки с его помощью - раньше думал, что на это способны только паста ГОИ и машинка.


Вложения

  • another_led.JPG
    25.5 KB · Просмотры: 2,662
  • another_led_2.JPG
    28.6 KB · Просмотры: 2,644

йцукен

Опытный
Регистрация
11 Дек 2008
Сообщения
437
Возраст
43
Адрес
Красногорск
Re: Диодные реснички на фары: Реинкарнация

Итак, наконец-то руки дошли до реинкарнации ресничек. За время эксплуатации старая лента местами погорела, местами забилась грязью так, что мало отличалась от перегоревших частей.
Купил ленту с отдельно торчащими диодаи торцевого свечения в матовом силиконе (1 метр стоил около 600р - 570 или тип того). Метровый кусок был уже с готовыми проводами с двух концов, разрезал на два куска 45 см (+-). Как подпаяться к оставшемуся сегменту так и не понял... Ушло в утиль.

При свечении матовый силикон рассеивает свет от диодов, получается весьма приятного вида лента:

Торцевую часть ленты (там где резал) замазал силиконовым герметиком дабы не могло как либо коротнуть.
При работе с лентой выяснился один нюанс - к ней ничего не липнет, кроме силиконового герметика. Двусторонний скотч 3М просто к ней никак не прилип - как будто у него и нет клеевого слоя. Термоклей также не липнет. Возник вопрос как ее крепить...
Решение нашлось в магазине Леруа Мерлен (да не сочтите за рекламу). Называлось это решение не иначе как профильный зажим.

Когда я его покупал профильный зажим был только одного размера, но на всякий случай размеры были такими:

Длина зажима 1м. Цена вопроса - около 50р (точно не помню). Этот профильный зажим идеально подошел для крепления ленты. Я просто зажал им ленту, а уже к нему приклеил двусторонний скотч 3М.

Готовые модули клеил на то же место, что и первый вариант. Т.к. край фары не совсем прямой, пришлось слегка изогнуть профиль с зажатой лентой - профиль изгибается просто руками и остается гнутым. При этом надо быть аккуратным, чтоб не перегнуть его - при попытке выпрямить обратно его кромка идет волной и никак не выравниваться. Феном греть тоже не рекомендую - кромка опять же начинает идти волной... В общем некрасиво.

После установки на место фар и сборки авто был приятно удивлен - получилось ярко и красиво.


Фотки с мобилы - так что за какчество сорри. В живую выглядит шикарно (на мой вкус разумеется).


Вложения

  • 010_Line_Ex.JPG
    57.9 KB · Просмотры: 2,114
  • 015_Line_Ex.JPG
    48.4 KB · Просмотры: 2,127
  • 020_Holder_Device.JPG
    88.9 KB · Просмотры: 2,091
  • 030_Holder_Dimensions.JPG
    35.4 KB · Просмотры: 2,075
  • 040_Ready_Lamp.JPG
    75.9 KB · Просмотры: 2,091
  • 050_Mounted.jpg
    182.5 KB · Просмотры: 2,099
  • 060_NightView.jpg
    42.2 KB · Просмотры: 2,107
  • 070_NightView2.jpg
    125 KB · Просмотры: 2,105

Надюхин

Печатная машинка
Регистрация
6 Апр 2008
Сообщения
9,539
Возраст
45
Адрес
МСК
Фото бы получше, потому как на данный момент - ужасть (на мой вкус разумеется)))) Может воочию все совсем по-другому. ;)


Rich

Участник
Регистрация
19 Фев 2011
Сообщения
185
Адрес
Москва
Ну вот ни как не нравяятся..отдаёт тазовским тюнингом...сейчас и ауди перебирать стала со штатными,скоро спирали будут ставить...как китайская игрушка смотрится...всё хорошо в меру..гармонично должно быть...Вот по салонной пересветки диодами другое дело..по теплу заморочусь...По не в джазике самое главное это шумку салона сделать и передние подкрылки зашумить :Yahoo!:


йцукен

Опытный
Регистрация
11 Дек 2008
Сообщения
437
Возраст
43
Адрес
Красногорск
Rich написал(а):
Ну вот ни как не нравяятся..отдаёт тазовским тюнингом...сейчас и ауди перебирать стала со штатными,скоро спирали будут ставить...как китайская игрушка смотрится...всё хорошо в меру..гармонично должно быть...
Ну на вкус и на цвет фломастеры разные все...
Rich написал(а):
в джазике самое главное это шумку салона сделать и передние подкрылки зашумить
А шумку джаза сделать равносильно тому что еще двух пассажиров в него посадить. Так что это главное тоже для кого как :). Все упирается в вопрос приоритетов и собственных вкусов и предпочтений.


Rich

Участник
Регистрация
19 Фев 2011
Сообщения
185
Адрес
Москва
да не спорю про фламастеры то...а шумку...ну уж прям двух человек...это же среднее больше 100 кг получается :D я же не асфальт кладу там :%)


128

Гуру
Регистрация
22 Фев 2009
Сообщения
1,947
Возраст
40
Адрес
Краснодар
йцукен
сделай пожалуйста нормальное фото... интересно однако...


йцукен

Опытный
Регистрация
11 Дек 2008
Сообщения
437
Возраст
43
Адрес
Красногорск
Сделал фотки получше (насколько смог)


Вложения

  • 080_CloseView.JPG
    74.8 KB · Просмотры: 1,599
  • 090_View_01.JPG
    36 KB · Просмотры: 1,588
  • 100_NightView2.JPG
    37.6 KB · Просмотры: 1,598
