Светодиодная подсветка для ног
- Автор темы ВоВа
- Дата начала
Троffим
Старейшина
Вот и я замутил себе подсветку для ног. Спасибо ВоВе за идею и подробную инструкцию!
Подсветку впереди я сделал точно так же как и ВоВа, заднюю - чуть по другому. Я не стал ставить тумблер, запитался от фишки освещения салона в блоке предохранителей. Подсветка работает только когда , когда открыта дверь или когда вытаскиваешь ключ из замка зажигания. После того как дверь закрыта, подсветка гаснет не сразу, а медленно, вместе с лампой на потолке.
Бюджет: 8 кластеров по 60р = 480р + 100р за 10м провода ( 3м. осталось ) = 580р.

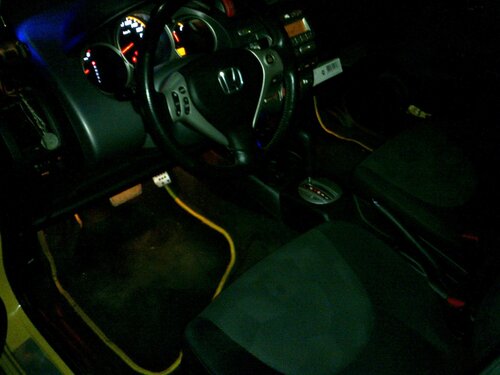

Выкладываю несколько своих фоток.
Подсветку впереди я сделал точно так же как и ВоВа, заднюю - чуть по другому. Я не стал ставить тумблер, запитался от фишки освещения салона в блоке предохранителей. Подсветка работает только когда , когда открыта дверь или когда вытаскиваешь ключ из замка зажигания. После того как дверь закрыта, подсветка гаснет не сразу, а медленно, вместе с лампой на потолке.
Бюджет: 8 кластеров по 60р = 480р + 100р за 10м провода ( 3м. осталось ) = 580р.
Выкладываю несколько своих фоток.
Вложения
Троffим
Старейшина
Нет, фотки не делал, эта фотка есть на первой странице этой темы.
В левом нижнем улу блока продохранителей, видна зелёная фишка вот к ней и прицепился. Но прицепится к ней - это такая КАМАСУТРА!!!! Нужна ловкость обезьяны или маленькие и тонкие руки, которые ещё и не мёрзнут на морозе!
Zel
Новичок
светодиодная подсветка для ног
Приехал на митинский рынок и купил себе лампочки в салон светодиодные, классно так светят по 6 светодиодиков. И тут Остапа понесло поменял все лампочки которые только можно (почти) и решил сделать подсветку для ног такого же цвета. Купил ленту полтора метра за 700р метр и провода 5 метров 2х0.25 по 7рублей. Вот и я себе тож сделал подсветочку для ног. получилось афигенски как мне кажется. Фотки правда не очень качественные. Потратил вчера на это чуть более трех часов. Сегодня еще сзади сделал т.к. осталась лента, завтра сделаю фотки и выложу.
Приехал на митинский рынок и купил себе лампочки в салон светодиодные, классно так светят по 6 светодиодиков. И тут Остапа понесло поменял все лампочки которые только можно (почти) и решил сделать подсветку для ног такого же цвета. Купил ленту полтора метра за 700р метр и провода 5 метров 2х0.25 по 7рублей. Вот и я себе тож сделал подсветочку для ног. получилось афигенски как мне кажется. Фотки правда не очень качественные. Потратил вчера на это чуть более трех часов. Сегодня еще сзади сделал т.к. осталась лента, завтра сделаю фотки и выложу.
Вложения
Zel
Новичок
Re: светодиодная подсветка для ног
этот мне больше всех понравился... почему-то.
этот мне больше всех понравился... почему-то.
Осталась у меня светодиодная лента от этого мероприятия. ,тоже решил сделать подсветку для ног. Только подсвечивать грязь на коврике
мне показалось занятием бесполезным, решил подсвечивать грязь на улице, чтобы видеть куда выходишь, и прикрепил ленту на дверь. В процессе установки фото не делал, т.к. пользовался информацией с этого (и параллельного) форума. Как разобрать дверь написано здесь (Троffим ). Куда подцепить провода подробно описано в начале этой темы (ВоВа ). Лента светодиодов была наклеена на полоску текстолита, засунута в термоусадочную трубку, чтобы защитить от грязи ( владимир ), весь этот бутерброд был приклеен на двусторонний скотч на нижний край пластиковой обшивки двери. Провод пропущен от фишки салонного освещения в блоке предохранителей через гофру в дверь и выходит снизу двери через отверстие в обшивке. Ничего резать не надо посредине дверной обшивки отверстие между обшивкой и железом двери уже есть. Сложных моментов было два: подцепиться к фишке салонного освещения и протянуть провода через гофру (тянул из салона в дверь, в двери она загибается вниз, там пришлось поупираться). Если кто будет протягивать провода в дверь, рекомендую вместе с проводами протянуть прочный шнур и там его и оставить для следующих проектов, сильно облегчите себе жизнь. Провода в двери оставил где-то с пол-метра, в дальнейшем провод будет укорочен и на нем сделан разъем чтобы можно было снимать панель.
Ну и вот что у меня получилось:
В общем-то и все, спрашивайте, критикуйте, дополняйте.
мне показалось занятием бесполезным, решил подсвечивать грязь на улице, чтобы видеть куда выходишь, и прикрепил ленту на дверь. В процессе установки фото не делал, т.к. пользовался информацией с этого (и параллельного) форума. Как разобрать дверь написано здесь (Троffим ). Куда подцепить провода подробно описано в начале этой темы (ВоВа ). Лента светодиодов была наклеена на полоску текстолита, засунута в термоусадочную трубку, чтобы защитить от грязи ( владимир ), весь этот бутерброд был приклеен на двусторонний скотч на нижний край пластиковой обшивки двери. Провод пропущен от фишки салонного освещения в блоке предохранителей через гофру в дверь и выходит снизу двери через отверстие в обшивке. Ничего резать не надо посредине дверной обшивки отверстие между обшивкой и железом двери уже есть. Сложных моментов было два: подцепиться к фишке салонного освещения и протянуть провода через гофру (тянул из салона в дверь, в двери она загибается вниз, там пришлось поупираться). Если кто будет протягивать провода в дверь, рекомендую вместе с проводами протянуть прочный шнур и там его и оставить для следующих проектов, сильно облегчите себе жизнь. Провода в двери оставил где-то с пол-метра, в дальнейшем провод будет укорочен и на нем сделан разъем чтобы можно было снимать панель.Ну и вот что у меня получилось:
В общем-то и все, спрашивайте, критикуйте, дополняйте.
Вложения
йцукен
Опытный
Сделал себе подсветку ног.
Удалось реализовать задумку работы подсветки в двух режимах: включение только при открытии дверей (с использованием "вежливого" света), постоянное включение (пафос-mode ) - включение при открытии дверей или включении зажигания). Плюс к этому возможность отключения подсветки за ненадобностью.
Использовал светодиодную ленту на светодиодах SMD 5050 (аналогичную той, что использовал в подсветке багажника, только красную - под цвет машины).
Для подсветки использовались 4 отрезка ленты по 5 см каждый. В качестве проводов использовал отдельные провода из витой пары. Получились такие светодиодные модули:
Для реализации изначальной задумки, был приобретен сдвоенный клавишный переключатель с 3-мя положениями - ON-OFF-ON (пока задейстован один, второй - для следующей задумки).
Источник "вежливого" света нашелся благодаря зарубежному сайту фитотюнинга
Согласно картинкам, в блоке предохранителей под рулем в одном из разъемов есть вывод, на котором при открывании двери появляется масса, а при закрывании плавно "пропадает". В этом же разъеме есть и постоянный "+".
Поскольку мне неизвестна нагрузочная способность штатного контура вежливого света и для возможности масштабирования подсветки, был собран транзисторный модуль, который снимает нагрузку с штатного блока. Итоговая электрическая схема получилась такой:
В принципе, при такой небольшой нагрузке как 4 модуля по 5 см, транзисторный блок не нужен. В этом случае вместо транзисторного блока (обведен пунктиром) можно сразу подключать светодиодные модули, соединенные параллельно (контакты X1 и X2 по схеме). Реле K1 нужно для соединения управляющего входа блока с массой при включении прикуривателя. Диоды нужны для развязки цепей зажигания и вежливого света. Цепь защищена предохранителем в 1А.
Транзисторный блок собрал на макетной плате размером где-то 2х2см. Корпус сделал из какой-то пластиковой трубки и изоленты. Провода снабдил разъемом и клеммами для удобства соединения. Готовый блок выглядит так:
Во избежание возможного повреждения все провода уложил в автомобильную гофру диаметром 4.5мм (самая тонкая, которую нашел).
Для соединения с управляющим контактом вежливого света (не хотел резать проводку, да и неудобно оно там) использовал откусанную кусачками вдоль автомобильную клемму типа "папа"
Переключатель врезал в панельку, закрывающую внутренности климата-магнитолы (снизу под магнитолой-климатом, используется один, второй - для следующей задумки). Пластик резал дремелем.
Блок запрятал в свободном месте за бардачком, соединения с проводами вывел туда же.
Модули подсветки ног водителя и переднего приклеил к пластику под торпедой (вариантов размещения много, провода тоже тянутся легко через доступные щели), а вот с задними было немного сложнее. Крепить куски ленты к карпету проблематично, да и идеальным решением показалось прикрепить из к прямо к задним сиденьям с нижней стороны (благо снизу они пластиковые)
Провод для подключения был протянут от бардачка к задним сиденьям через правый порог, разбирал и собирал его по мануалу
Модули приклеил двусторонним скотчем 3М к пластику сидений, провода завел под пластиковую обшивку сидушек через пластиковые заглушки (крепятся на защелках, для удобства откручивал саморез, который закрывается пластиковой вставкой ножки при складывании). Провода естественно в гофре, т.к. сиденья могут складываться-раскладываться.
В заглушке пришлось вырезать канавку под провод. Для надежности притянул провод стяжкой к пластику, сделав пару отверстий в пластике. В собранном виде выглядит примерно так:
Левая сидушка - аналогично в зеркалном отражении.
Провода зажал между пороллоном сидухи и пластиковым кожухом петель сидушки, дабы не болтались аки попало.
Получился очень мягкий в меру яркий ненапрягающий свет. Фотки немного перевирают цвет в рыжий - на деле он насыщенно красный.
Света достаточно, чтобы создать красивый эффект, подсветить что-то упавшее на пол, при этом он не напрягает даже при езде с включенной подсветкой по темной трассе.
Удалось реализовать задумку работы подсветки в двух режимах: включение только при открытии дверей (с использованием "вежливого" света), постоянное включение (пафос-mode
) - включение при открытии дверей или включении зажигания). Плюс к этому возможность отключения подсветки за ненадобностью.Использовал светодиодную ленту на светодиодах SMD 5050 (аналогичную той, что использовал в подсветке багажника, только красную - под цвет машины).
Для подсветки использовались 4 отрезка ленты по 5 см каждый. В качестве проводов использовал отдельные провода из витой пары. Получились такие светодиодные модули:
Для реализации изначальной задумки, был приобретен сдвоенный клавишный переключатель с 3-мя положениями - ON-OFF-ON (пока задейстован один, второй - для следующей задумки).
Источник "вежливого" света нашелся благодаря зарубежному сайту фитотюнинга
Согласно картинкам, в блоке предохранителей под рулем в одном из разъемов есть вывод, на котором при открывании двери появляется масса, а при закрывании плавно "пропадает". В этом же разъеме есть и постоянный "+".
Поскольку мне неизвестна нагрузочная способность штатного контура вежливого света и для возможности масштабирования подсветки, был собран транзисторный модуль, который снимает нагрузку с штатного блока. Итоговая электрическая схема получилась такой:
В принципе, при такой небольшой нагрузке как 4 модуля по 5 см, транзисторный блок не нужен. В этом случае вместо транзисторного блока (обведен пунктиром) можно сразу подключать светодиодные модули, соединенные параллельно (контакты X1 и X2 по схеме). Реле K1 нужно для соединения управляющего входа блока с массой при включении прикуривателя. Диоды нужны для развязки цепей зажигания и вежливого света. Цепь защищена предохранителем в 1А.
Транзисторный блок собрал на макетной плате размером где-то 2х2см. Корпус сделал из какой-то пластиковой трубки и изоленты. Провода снабдил разъемом и клеммами для удобства соединения. Готовый блок выглядит так:
Во избежание возможного повреждения все провода уложил в автомобильную гофру диаметром 4.5мм (самая тонкая, которую нашел).
Для соединения с управляющим контактом вежливого света (не хотел резать проводку, да и неудобно оно там) использовал откусанную кусачками вдоль автомобильную клемму типа "папа"
Переключатель врезал в панельку, закрывающую внутренности климата-магнитолы (снизу под магнитолой-климатом, используется один, второй - для следующей задумки). Пластик резал дремелем.
Блок запрятал в свободном месте за бардачком, соединения с проводами вывел туда же.
Модули подсветки ног водителя и переднего приклеил к пластику под торпедой (вариантов размещения много, провода тоже тянутся легко через доступные щели), а вот с задними было немного сложнее. Крепить куски ленты к карпету проблематично, да и идеальным решением показалось прикрепить из к прямо к задним сиденьям с нижней стороны (благо снизу они пластиковые)
Провод для подключения был протянут от бардачка к задним сиденьям через правый порог, разбирал и собирал его по мануалу
Модули приклеил двусторонним скотчем 3М к пластику сидений, провода завел под пластиковую обшивку сидушек через пластиковые заглушки (крепятся на защелках, для удобства откручивал саморез, который закрывается пластиковой вставкой ножки при складывании). Провода естественно в гофре, т.к. сиденья могут складываться-раскладываться.
В заглушке пришлось вырезать канавку под провод. Для надежности притянул провод стяжкой к пластику, сделав пару отверстий в пластике. В собранном виде выглядит примерно так:
Левая сидушка - аналогично в зеркалном отражении.
Провода зажал между пороллоном сидухи и пластиковым кожухом петель сидушки, дабы не болтались аки попало.
Получился очень мягкий в меру яркий ненапрягающий свет. Фотки немного перевирают цвет в рыжий - на деле он насыщенно красный.
Света достаточно, чтобы создать красивый эффект, подсветить что-то упавшее на пол, при этом он не напрягает даже при езде с включенной подсветкой по темной трассе.
Вложения
-
010_ReadyModules.jpg -
040_Buttons.jpg -
110_MontageBlock_ex.JPG -
120_Plug_original.JPG -
130_Electric_Diagram.jpg -
140_Trasistors.jpg -
160_Ready_Device.JPG -
170_Connectors.JPG -
180_Sensor_Connector.JPG -
190_Connected_To_Sensor.JPG -
210_Mounted_Buttons.jpg -
250_How_To_Disassemble_Channel.jpg -
280_RearSeatMontage.jpg -
290_RearSeatReady.jpg -
300_RearSeatWires.jpg -
310_FrontLight.jpg -
АрТур
Старейшина
Сможешь выразить в деньгах свою работу?!
Иными словами - сможешь повторить подобное за деньги?
Спрашиваю для Себя. По времени - не в напряг. Свободно!
Пиши в ЛС. Спасибо заранее, даже если НЕТ!))). Пойму.
Иными словами - сможешь повторить подобное за деньги?
Спрашиваю для Себя. По времени - не в напряг. Свободно!
Пиши в ЛС. Спасибо заранее, даже если НЕТ!))). Пойму.
АрТур
Старейшина
Дамы и господа!
Вашему вниманию - результат!
Я попросил - Александр согласился!
Просить может каждый - ИМХО.
Детали, условия и сроки - пожалуйста в ЛС Александра!
С телефона сделал 2 фотки. Ссори за камеру в Нокии - не самая сильная.
.
Конечно в живую смотрится гораздо красивее.
Подключена к системе вежливого света.
Есть режим постоянной подсветки.
Есть режим срабатывать только при открытой двери!
Доволен как удав))) РЕКОМЕНДУЮ!!!
Вашему вниманию - результат!
Я попросил - Александр согласился!
Просить может каждый - ИМХО.
Детали, условия и сроки - пожалуйста в ЛС Александра!
С телефона сделал 2 фотки. Ссори за камеру в Нокии - не самая сильная.
Конечно в живую смотрится гораздо красивее.
Подключена к системе вежливого света.
Есть режим постоянной подсветки.
Есть режим срабатывать только при открытой двери!
Доволен как удав))) РЕКОМЕНДУЮ!!!
йцукен
Опытный
Подсветка подстаканников
Не стал заводить новую тему, пишу в продолжение.
Подсветил подстаканники. Красиво, особенно с бутылками чего-нибудь прозрачного в них.
Для этого изготовил своего рода "подставки", которые вложил на дно подстаканников.
Из матового оргстекла толщиной 4мм вырезал круги диаметром 67мм.
В них на диаметре 40мм высверлил 6 отверстий под светодиоды, спаял цепочку из 6 smd-светодиодов, выпаянных из ленты, вставил в отверстия, закрепил термоклеем. Добавил в цепь резистор на 100 Ом.
Диоды закрепил так, чтобы светили в сторону внешней границы круга.
Для прокладки проводов профрезеровал канавку.
Нижнюю часть оклеил белой пленкой (для большего отражения-рассеивания света).
Верхнюю сторону "подставок" и торец обтянул тонировочной пленкой для фонарей (оргстекло было молочно белым, что не совсем мне понравилось, да и яркость при первом тесте оказалось явно чрезмерной), в середину наклеил круги из непрозрачного тонкого картона, оклеенного пленкой под карбон.
Получились такие модули:
Крепил "подставки" на дно подстаканника с помощью 2-стороннего скотча 3М, для вывода проводов сделал небольшие отверстия в заднем (по ходу движения) углу подстаканника.
Подключил параллельно с подсветкой ног.
Фоткал с телефона, так что сорьки за качство фоток.
Процесс не фоткал, если нужны подробности изготовления - велкам в личку.
Не стал заводить новую тему, пишу в продолжение.
Подсветил подстаканники. Красиво, особенно с бутылками чего-нибудь прозрачного в них.
Для этого изготовил своего рода "подставки", которые вложил на дно подстаканников.
Из матового оргстекла толщиной 4мм вырезал круги диаметром 67мм.
В них на диаметре 40мм высверлил 6 отверстий под светодиоды, спаял цепочку из 6 smd-светодиодов, выпаянных из ленты, вставил в отверстия, закрепил термоклеем. Добавил в цепь резистор на 100 Ом.
Диоды закрепил так, чтобы светили в сторону внешней границы круга.
Для прокладки проводов профрезеровал канавку.
Нижнюю часть оклеил белой пленкой (для большего отражения-рассеивания света).
Верхнюю сторону "подставок" и торец обтянул тонировочной пленкой для фонарей (оргстекло было молочно белым, что не совсем мне понравилось, да и яркость при первом тесте оказалось явно чрезмерной), в середину наклеил круги из непрозрачного тонкого картона, оклеенного пленкой под карбон.
Получились такие модули:
Крепил "подставки" на дно подстаканника с помощью 2-стороннего скотча 3М, для вывода проводов сделал небольшие отверстия в заднем (по ходу движения) углу подстаканника.
Подключил параллельно с подсветкой ног.
Фоткал с телефона, так что сорьки за качство фоток.
Процесс не фоткал, если нужны подробности изготовления - велкам в личку.
Вложения
АрТур
Старейшина
Шикарно)))
Заменю подлокотник - вернее консоль, и сразу к тебе)))
Заменю подлокотник - вернее консоль, и сразу к тебе)))
alex057
Участник
прикольно
йцукен
Опытный
Добавил подсветку дверей (пока передних).
Сделал подсветку земли (аналогичную подсветке djk) и добавил габаритную "лампочку" - дабы проезжающие мимо ночью видели край открытой двери.
Использовал защищенную (залитую в силикон) ленту.
Клеил на дополнительный слой 3М-скотча плюс нижние ленты и провода притянул к обшивке стяжками.
Подключал к такому же контроллеру, который использовал для подсветки ног, контроллер управляется вежливым светом.
Самый геморрой доставила протяжка проводов в двери.
Результатом доволен. Красиво и видно куда выходишь.
Пока сделал только передние двери, буду делать задние аналогично передним.
Сделал подсветку земли (аналогичную подсветке djk) и добавил габаритную "лампочку" - дабы проезжающие мимо ночью видели край открытой двери.
Использовал защищенную (залитую в силикон) ленту.
Клеил на дополнительный слой 3М-скотча плюс нижние ленты и провода притянул к обшивке стяжками.
Подключал к такому же контроллеру, который использовал для подсветки ног, контроллер управляется вежливым светом.
Самый геморрой доставила протяжка проводов в двери.
Результатом доволен. Красиво и видно куда выходишь.
Пока сделал только передние двери, буду делать задние аналогично передним.
Вложения
АрТур
Старейшина
Зачет! Короче пора менять НИК на Светлячек
